به عنوان یک شرکت متخصص در اتصالات پی وی سی ، ما سوالات زیادی در مورد اتصالات دریافت می کنیم. این سوالات اغلب به اندازه و ابعاد اتصالات لوله مربوط می شود، که منطقی است زیرا این موضوعات می توانند گیج کننده باشند. سؤالات دیگر در مورد خود اتصالات و هدف آنهاست. سازگاری و دانش عمومی اتصالات لوله می تواند زمانی که تازه وارد دنیای PVC شده اید، چیزهای زیادی را در نظر بگیرید. اگر می خواهید دانش PVC خود را گسترش دهید، می توانید از این پست وبلاگ به عنوان راهنمای مطالعه اتصالات لوله استفاده کنید. این راهنما تمام انواع اصلی اتصالات PVC و همچنین نحوه و چرایی استفاده از آنها را تشریح می کند. این یک پست طولانی است، بنابراین از فهرست مطالب زیر برای رفتن به بخش مورد نیاز خود استفاده کنید.
- اتصالات PVC چیست و کجا استفاده می شود
- انواع اتصالات و نمودار شناسایی
- ابعاد لوله پی وی سی و اتصالات
- اتصالات رزوه ای در مقابل اتصالات لغزنده
- اتصالات زانویی و خم های معمول لوله کشی
- کوپلینگ، کاهنده و اتصال دهنده لوله
- اتصالات فشار نامی و فلنجی
- لوله پی وی سی سیاه و مواد ویژه
- اتصالات پی وی سی compared with HDPE fittings
- نصب سیستم لوله کشی PVC
- نام و واژه نامه اتصالات زهکشی
- راه حل های اتصالات پلی اتیلن و پی وی سی
- سوالات متداول
اتصالات PVC چیست و کجا استفاده می شود
اتصالات PVC یک قطعه پلاستیکی قالبگیری شده است که بخشهایی از لوله PVC را در یک سیستم لولهکشی متصل، تغییر مسیر، انشعاب، کاهش یا مهر و موم میکند. لوله پی وی سی و اجزای اتصالات پی وی سی با هم اکثر خطوط تامین آب مسکونی، شبکه های آبیاری، سیستم های دریچه فاضلاب تخلیه و بسیاری از خطوط فرآیند صنعتی سبک را تشکیل می دهند. دلیل رایج بودن لولههای پی وی سی به لیست کوتاهی از ویژگیهای عملی مربوط میشود: در برابر خوردگی و رسوب مقاوم است، در مقایسه با لولههای فلزی سبک است، از دستهای به دسته دیگر از نظر ابعاد سازگار است، و بدون تجهیزات سنگین تخصصی برش، اتصال و تعمیر آسان است.
لوله ها و اتصالات آب PVC مطابق با استانداردهای ابعادی شناخته شده تولید می شوند به طوری که یک لوله از یک دوره تولید با اتصالات دیگری مطابقت دارد، مشروط بر اینکه هر دو دارای اندازه اسمی و کلاس برنامه مشابه باشند. این استانداردسازی چیزی است که باعث می شود a راهنمای مطالعه اتصالات لوله مانند این یکی مفید است، زیرا هنگامی که قراردادهای نامگذاری و منطق اندازه را درک کردید، همان منطق روی آرنج ها، سه راهی ها، کوپلینگ ها، کاهنده ها، آداپتورها، کلاهک ها و اتصالات اعمال می شود.
این راهنما به دستهبندیهای اصلی اتصالات PVC، نحوه اندازهگیری ابعاد لوله و اتصالات PVC، تفاوت بین اتصالات رزوهای و لغزنده، و نحوه مقایسه PVC با لولههای HDPE و اتصالات HDPE برای پروژههایی که هر یک از مواد را میتوان در نظر گرفت، میپردازد. نمودارها و جداول مرجع در سرتاسر گنجانده شده اند تا اسکن اطلاعات اندازه را آسان تر کند.
مشترک اتصالات پی وی سی انواع و نمودار شناسایی
اتصالات لوله پی وی سی مختلف برای کارهای مختلف در داخل لوله کشی شکل می گیرد. برخی جهت جریان را تغییر می دهند، برخی یک خط را به دو یا چند شاخه تقسیم می کنند و برخی به سادگی یک انتهای لوله را می پیوندند، کاهش می دهند یا می بندند. لیست زیر انواع اتصالات را پوشش میدهد که اغلب زمانی که افراد انواع اتصالات pvc را جستجو میکنند یا سعی میکنند شکلی را که دارند با نامی مطابقت دهند، نشان داده میشوند.
آرنج
زانویی جهت حرکت لوله را تغییر می دهد که معمولاً 90 درجه یا 45 درجه است. زانوها یکی از متداولترین سفارشها برای لولهکشی هستند که پیمانکاران پیویسی در دسترس هستند، زیرا تقریباً هر اجرا حداقل به یک تغییر جهت نیاز دارد.
سه راهی
سه راهی یک خط را به یک شاخه تقسیم می کند و شکل T را تشکیل می دهد. سه راهی ها در هر جایی استفاده می شود که یک خط تغذیه یا تخلیه برای تغذیه دو جهت نیاز داشته باشد، مانند جایی که شاخه فیکسچر از خط اصلی خارج می شود.
کوپلینگ ها
کوپلینگ یک اتصال اتصال لوله کوتاه و مستقیم است که برای اتصال دو طول لوله در یک مسیر مستقیم، گسترش یک خط یا تعمیر یک بخش آسیب دیده استفاده می شود.
کاهنده ها و بوش های کاهنده
یک کاهنده، که گاهی به عنوان بوش کاهنده نصب می شود، یک خط را از اندازه اسمی بزرگتر به اندازه کوچکتر پایین می آورد، یا آن را در جهت معکوس بالا می برد.
آداپتورها
آداپتورها transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
صلیب ها
یک ضربدر دارای چهار دهانه است که به شکل بعلاوه چیده شده اند و کمتر از سه راهی استفاده می شود، معمولاً در مواردی که دو خط شاخه باید یک مسیر اصلی را در یک نقطه ترک کنند.
درپوش و دوشاخه
یک کلاهک روی قسمت خارجی انتهای لوله قرار می گیرد تا آن را آب بندی کند، در حالی که یک دوشاخه در قسمت داخلی دهانه اتصال قرار می گیرد. هر دو برای بستن خطوط بلااستفاده، چه به طور موقت در حین ساخت و چه به طور دائم، استفاده می شوند.
اتحادیه ها
یک اتحادیه اجازه می دهد تا یک بخش لوله بدون برش قطع و وصل شود، که در هر جایی که دسترسی آینده برای سرویس یا جایگزینی مورد انتظار باشد مفید است.
| نوع اتصال | عملکرد معمولی | مشترک Connection Style |
|---|---|---|
| آرنج 90 و 45 درجه | تغییر جهت جریان | لغزش یا نخ |
| سه راه | یک خط را در دو جهت منشعب کنید | لغزش یا نخ |
| جفت شدن | دو طول لوله را در یک مسیر مستقیم به هم وصل کنید | لغزش |
| کاهنده / بوش | یک خط در اندازه بالا یا پایین بروید | لغزش یا نخ |
| آداپتور | انتقال بین لغزش و نخ | مختلط |
| سرپوش | قسمت بیرونی انتهای لوله را ببندید | لغزش یا نخ |
| اتحادیه | اجازه قطع و وصل مجدد برای سرویس را بدهید | نخ دار |

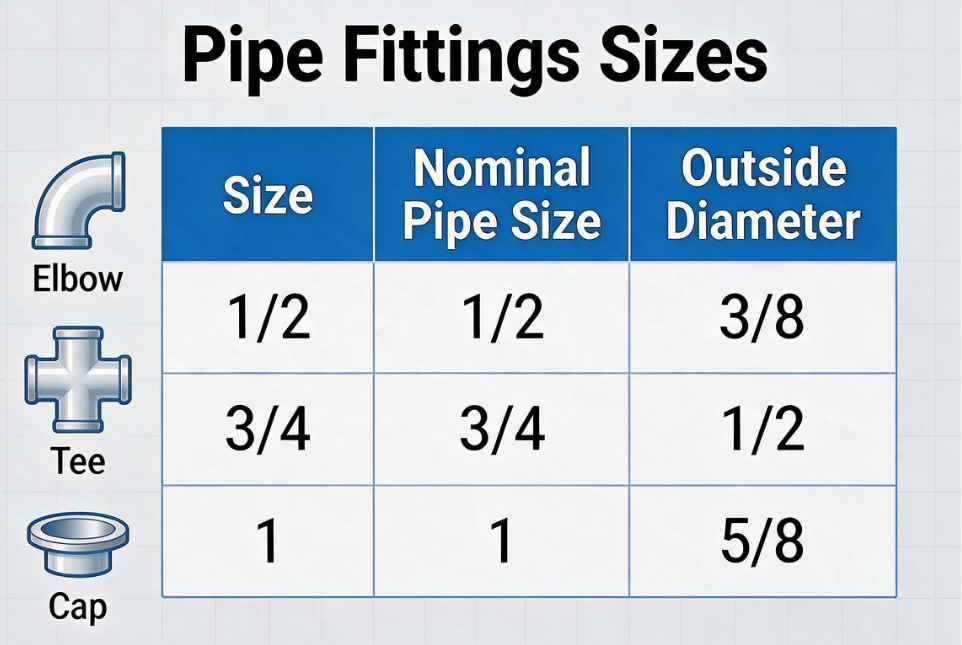

لوله پی وی سی و ابعاد اتصالات: مرجع سایزبندی جدول 40
درست کردن ابعاد اتصالات لوله پی وی سی برنامه 40 تقریباً بیش از هر بخش دیگری از پروژه لوله کشی اهمیت دارد، زیرا اندازه اتصالات به قطر خارجی مشخصی است، نه به عدد گرد چاپ شده روی جعبه. اندازه اسمی یک برچسب است، در حالی که قطر بیرونی اندازه گیری است که یک سوکت اتصال در واقع برای پذیرش قالب گیری می شود. اشتباه گرفتن این دو رایج ترین دلیلی است که اتصالات روی لوله نمی لغزند.
اندازههای لوله pvc تلسکوپی، به این معنی که لولههایی که برای گام برداشتن از یک اندازه اسمی به بعد از طریق اتصالات کاهنده طراحی شدهاند، از منطق قطر بیرونی یکسانی پیروی میکنند، بنابراین پس از تأیید یک اندازه، بقیه اجرای تلسکوپی را میتوان از جدول مرجع زیر برنامهریزی کرد.
| اندازه اسمی | قطر بیرونی (در) | میانگین ضخامت دیوار (در) |
|---|---|---|
| 1/2 اینچ | 0.840 | 0.109 |
| 3/4 اینچ | 1.050 | 0.113 |
| 1 اینچ | 1.315 | 0.133 |
| 1-1/2 اینچ | 1.900 | 0.145 |
| 2 اینچ | 2.375 | 0.154 |
| 3 اینچ | 3.500 | 0.216 |
| 4 اینچ | 4.500 | 0.237 |
قطر خارجی بر حسب اینچ بر اساس اندازه اسمی لوله، جدول 40 PVC
میانگین ضخامت دیواره بر حسب اینچ با افزایش اندازه اسمی لوله، جدول 40 PVC
اتصالات پی وی سی رزوه ای در مقابل اتصالات لغزنده
در میان انواع رایج اتصالات لوله آب مورد استفاده در لوله کشی پی وی سی، دو روش اکثر نصب ها را پوشش می دهد: اتصالات لغزشی جوش حلال و اتصالات رزوه ای. انتخاب بین آنها بستگی به این دارد که آیا مفصل باید دائمی باشد یا قابل جابجایی.
اتصالات Slip On (جوش حلال).
اتصالات لغزش بر روی پی وی سی با استفاده از سیمان حلال به هم متصل می شوند که پس از پخت، لوله و سطوح اتصالات را به صورت شیمیایی به یک تکه تبدیل می کند. این روش یک اتصال دائمی و به طور کلی مقاوم در برابر نشتی ایجاد می کند و رویکرد استاندارد برای اکثر لوله های مدفون، مخفی یا ثابت است.
اتصالات پی وی سی رزوه ای
اتصال لوله پی وی سی رزوه ای از رزوه های قالب گیری شده همراه با درزگیر نخ یا نوار استفاده می کند. کانکتورهای پی وی سی رزوه ای معمولاً در جایی استفاده می شوند که یک خط نیاز به اتصال به شیر، پمپ، متر یا اجزای دیگری دارد که برای تعمیر و نگهداری باید قابل جابجایی باشد. اتصالات رزوه ای لوله پی وی سی نباید بیش از حد سفت شوند، زیرا رزوه های PVC شکننده تر از رزوه های فلزی هستند و گشتاور اضافی می تواند اتصالات را ترک کند.
| عامل | لغزش On / Solvent Weld | نخ دار |
|---|---|---|
| قابل جابجایی | خیر، یک بار درمان دائمی است | بله، قابل جداسازی است |
| استفاده معمولی | اجراهای مدفون یا ثابت | سوپاپ ها، پمپ ها، وسایل |
| روش مونتاژ | سیمان پرایمر و حلال | نوار یا خمیر درزگیر |
اتصالات زانویی پی وی سی و خم های معمول لوله کشی: مروری فنی
اتصالات زانویی پیویسی یکی از پرکاربردترین قطعات در هر اجرا است و درک انواع معمول خمها و اتصالات لولهکشی به هنگام برنامهریزی یک چیدمان یا خواندن فهرست قطعات کمک میکند. خم های پی وی سی استاندارد در مجموعه کوچکی از زوایای مشترک وجود دارد که هر کدام برای نیازهای چیدمان متفاوتی مناسب است.
- زانویی 90 درجه که برای تغییر جهت کامل استفاده میشود، مانند تبدیل خط از دیوار به کف
- زانویی 45 درجه، در مواردی استفاده می شود که تغییر جهت ملایم تر باعث کاهش تلاطم جریان می شود
- زانویی 22.5 درجه، برای جاروهای طولانی و تدریجی، اغلب در زهکشی استفاده می شود
- زانویی خیابانی که دارای یک سر لغزنده و یک انتهای لوله است که به آن امکان میدهد مستقیماً بدون یک لوله کوتاه به اتصالات دیگری متصل شود.
نمای ساختاری ساده شده از ورود لوله به سوکت اتصالات در مفصل آرنج
کوپلینگ ها, Reducers and Pipe Connectors for Joining PVC Pipe
کوپلینگ پی وی سی ساده ترین اتصال اتصال لوله موجود است که دو انتهای لوله را در یک خط مستقیم بدون تغییر در اندازه یا جهت به هم متصل می کند. برای پروژه هایی که فقط نیاز به اتصال بخش PVC به PVC بدون تغییر مواد لوله دارند، یک کوپلینگ مستقیم معمولی مستقیم ترین گزینه است. یک کوپلینگ تعمیری که فاقد رج توقف داخلی است، به گونه ای طراحی شده است که به طور کامل روی یک انتهای لوله قبل از وسط بر روی قسمت بریده شده یا آسیب دیده قرار گیرد، که زمانی مفید است که جایی برای چرخاندن لوله در جای خود وجود ندارد.
هنگامی که دو اندازه مختلف لوله باید به هم برسند، یک بوش کاهنده یا کاهنده خط را به سمت پایین یا بالا می برد. یک اتصال دهنده لوله پلاستیکی که به عنوان آداپتور استفاده می شود نیز می تواند از لغزش به نخ یا از PVC به سبک اتصالات سازگار دیگری در یک نقطه انتقال تغییر کند. از آنجایی که ضخامت دیوار با کلاس فشار و همچنین با اندازه اسمی افزایش می یابد، قبل از سفارش کوپلینگ لوله پلاستیکی برای یک خط تحت فشار، ارزش بررسی هر دو بعد را دارد.
ضخامت تقریبی دیوار بر حسب اینچ، جدول 40 در مقابل جدول 80، فقط برای مرجع
اتصالات پی وی سی و اتصالات فلنجی با درجه فشار
اتصالات لوله pvc تحت فشار در ترکیب با لوله ای که روی آن نصب می شود رتبه بندی می شوند، زیرا فشاری که یک سیستم می تواند تحمل کند به ضخامت دیوار، دما و برنامه زمانی خاص یا کلاس فشار مورد استفاده بستگی دارد. جدول 40 و جدول 80 دو کلاس فشار رایج برای سیستم های جوش رزوه ای و حلال هستند، با جدول 80 دیوارهای ضخیم تر در همان اندازه اسمی برای کاربردهایی با فشار بالاتر یا تنش مکانیکی بالاتر ارائه می شود.
اتصالات لوله فلنجدار پی وی سی به جای سیمان حلال یا رزوه از اتصال پیچ و مهره ای استفاده می کنند که آنها را به یک انتخاب عملی در هر جایی که یک خط نیاز به اتصال به پمپ، شیر، مخزن یا تجهیزات دیگری دارد تبدیل می کند که ممکن است نیاز به جداسازی برای سرویس داشته باشد. اتصالات فلنجی همچنین در قطرهای بزرگ که جوشکاری با حلال برای اجرای مطمئن در میدان غیرعملی است، منطقی است.
لوله پی وی سی سیاه و سایر مواد PVC ویژه
لوله پی وی سی مشکی معمولاً با کربن سیاه اضافی برای بهبود مقاومت در برابر قرار گرفتن در معرض اشعه ماوراء بنفش فرموله می شود، که آن را به یک انتخاب معمول برای مسیرهای بالای زمین، مجرای برق و تاسیسات بیرونی تبدیل می کند که برای مدت طولانی در معرض نور مستقیم خورشید می مانند. لوله پی وی سی استاندارد سفید یا خاکستری نیز می تواند با رنگ یا پوشش خارجی محافظت شود، اما PVC سیاه اغلب به طور خاص برای کاهش این مرحله اضافی انتخاب می شود.
اتصالات PVC در مقایسه با اتصالات HDPE
لوله پی وی سی و لوله HDPE هر دو مواد معمول لوله کشی پلاستیکی هستند، اما به طور متفاوتی به هم متصل می شوند و تا حدودی با پروفیل های پروژه متفاوت هستند. اتصالات اتصالات پی وی سی به جوشکاری یا رزوه کاری با حلال متکی است که هر دو را می توان با ابزارهای دستی و یک مرحله پخت یا آب بندی کوتاه تکمیل کرد. اتصالات اتصالات HDPE معمولاً به همجوشی حرارتی متکی هستند، یا همجوشی لب به لب یا الکتروفیوژن، که خود مواد را به جای چسباندن یا رزوه کردن آن به هم متصل میکند و معمولاً نیاز به تجهیزات همجوشی اختصاصی دارد.
از آنجایی که لوله HDPE نسبت به لوله PVC انعطاف پذیرتر است، حرکت زمین را تحمل می کند و اغلب می توان آن را در اطراف موانع کوچک با اتصالات کمتر عبور داد. در مقابل، سیستمهای اتصالات پی وی سی و پی وی سی سفت و سخت هستند که مسیر را مستقیم و قابل پیشبینی نگه میدارند و میتوانند چیدمان را در تاسیسات ساختاری، بالای زمین یا داخلی سادهتر کنند.
مقایسه نسبی کلی برای اهداف مرجع. عملکرد واقعی به فرمولاسیون، دما و شرایط نصب بستگی دارد
هیچ یک از مواد جایگزین جهانی برای دیگری نیست. سیستمهای اتصال PVC معمولاً برای لولهکشی داخلی، آبیاری و بسیاری از کاربردهای زهکشی مناسب هستند، در حالی که سیستمهای اتصال لوله HDPE و HDPE اغلب برای شبکههای آب مدفون، توزیع گاز و پروژههایی انتخاب میشوند که انعطافپذیری و اتصالات بدون اتصال یک مزیت است.
نصب سیستم لوله کشی PVC: ملاحظات گام به گام
این یک لولهکشی کامل pvc نیست، زیرا شرایط سایت و کد لولهکشی محلی همیشه اولویت دارند، اما ترتیب کلی زیر نحوه مونتاژ یک سیستم لولهکشی pvc را زمانی که لوله و اتصالات در دسترس هستند مشخص میکند.
- مسیر را اندازه گیری کنید و لوله را علامت گذاری کنید، با در نظر گرفتن عمقی که لوله در هر سوکت اتصال وارد می کند.
- مربع لوله را با استفاده از کاتر لوله یا اره دندانه خوب برش دهید
- انتهای بریده شده را جدا کنید و لبه را به آرامی پخ کنید تا به طور یکنواخت در سوکت قرار گیرد
- قبل از اعمال هرگونه سیمان، بررسی زوایای و جهت اتصالات، طرح را به صورت خشک در بیاورید
- پرایمر را در صورت نیاز اعمال کنید و سپس سیمان حلال را به انتهای لوله و سوکت اتصالات بمالید
- لوله را با کمی پیچ و تاب وارد کنید و آن را برای زمان تنظیم توصیه شده توسط سازنده در جای خود نگه دارید
- قبل از فشار دادن یا آزمایش خط، زمان پخت کامل ذکر شده توسط سازنده سیمان را در نظر بگیرید
- آزمایش فشار یا آزمایش جریان نصب کامل لوله کشی pvc قبل از پوشاندن یا بسته شدن آن
پیروی از این ترتیب به ترتیب اهمیت دارد، زیرا پرش از مرحله برازش خشک یکی از رایجترین دلایلی است که نصاب به اتصالات سیمانی شده در زاویه اشتباه پایان میدهد.
نام اتصالات لوله زهکشی و واژه نامه عمومی لوله اتصالات
نام اتصالات لوله زهکشی می تواند کمی با نام اتصالات تحت فشار متفاوت باشد، زیرا اتصالات دریچه تخلیه زباله طوری شکل می گیرند که به جای نگه داشتن فشار، ضایعات را روان نگه دارند. لیست زیر عباراتی را پوشش می دهد که اغلب هنگام خواندن لیست قطعات زهکشی یا مقایسه انواع مختلف اتصالات لوله مطرح می شوند.
| مدت | توضیحات |
|---|---|
| سه راهی بهداشتی | سه راهی با شاخه خمیده ملایم، که در خطوط تخلیه برای کاهش تلاطم و خطر انسداد استفاده می شود. |
| وای فیتینگ | اتصالات شاخه Y شکل که به یک خط در یک زاویه و نه مستقیم در عرض می پیوندد |
| اتصالات پاکسازی | اتصالاتی با دوشاخه قابل جابجایی که دسترسی را برای پاک کردن خط تخلیه مسدود شده فراهم می کند |
| اتصالات هواکش | یک خط تخلیه را به پشته دریچه وصل می کند تا فشار هوا را در سیستم یکسان کند |
| آداپتور تله | یک تله ثابت را به خط تخلیه زیر آن وصل می کند |
| بوش | یک اتصال کاهنده که اندازه دهانه را در داخل اتصالات دیگر کاهش می دهد |
راه حل های اتصالات پلی اتیلن و پی وی سی از Jiangyin Huada
دنیای خود را با برتری و نوآوری رنگ آمیزی کنید. Jiangyin Huada یک منبع قابل اعتماد برای مستربچ رنگ ممتاز، لولهها و اتصالات پلاستیکی با کیفیت بالا است. تعهد ما به صنعت لوله و خطوط لوله، تمرکز ما بر تنوع محصول، اهمیتی که برای کیفیت محصول قائل هستیم، و تعهد ما به شیوه های زیست محیطی و توسعه پایدار به برند ما کمک کرده تا در طول زمان به رسمیت شناخته شود. محصولات ما در بسیاری از پروژه ها اعتماد مشتریان را به خود جلب کرده اند و نام تجاری ما با قابلیت اطمینان همراه شده است.
به عنوان یک تولید کننده حرفه ای لوله پلی اتیلن OEM و کارخانه لوله پلی اتیلن، داستان برند ما یکی از پیشرفت ها و نوآوری های مداوم است. هدف ما ایجاد ارزش برای مشتریان و کمک به توسعه صنعت لوله کشی با هدایت تلاش مستمر و اصول سازگار است.
اتصالات پی وی سی: سوالات متداول
Q1. اتصالات پی وی سی برای چه مواردی استفاده می شود؟
اتصالات پی وی سی are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. چه نوع اتصالات پی وی سی موجود است
مشترک PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. چه اندازه اتصالات PVC ارائه می شود
اتصالات پی وی سی are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. اتصالات پی وی سی چگونه به لوله های پی وی سی متصل می شوند
اکثر اتصالات پی وی سی با استفاده از سیمان حلال متصل می شوند که یک اتصال قوی و مقاوم در برابر نشتی ایجاد می کند. برخی از اتصالات نیز بسته به کاربرد با روش های رزوه ای، فشرده سازی یا سایر اتصالات در دسترس هستند.
Q5. مزایای اتصالات پی وی سی چیست؟
اتصالات پی وی سی are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. اتصالات پی وی سی مناسب چگونه انتخاب می شود؟
اتصالات پی وی سی صحیح باید بر اساس اندازه لوله، نوع اتصال، درجه فشار، دما، سیال یا متوسط و محیط کاربرد انتخاب شود. به اشتراک گذاری مشخصات لوله و الزامات کاربردی، تشخیص نوع اتصالات مناسب را آسان تر می کند.
